نقاط طراحی حرارتی PCB

گرم شدن بیش از حد PCB معمولاً منجر به خرابی جزئی یا حتی خرابی کامل تجهیزات می شود. خرابی حرارتی به این معنی است که ما نیاز به طراحی مجدد PCB داریم. چگونه می توان اطمینان حاصل کرد که فناوری مدیریت حرارتی مناسب در طراحی مهم است و سه مهارت زیر می تواند به شما در پروژه های مرتبط کمک کند.

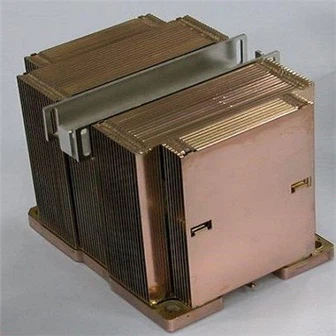

1. هیت سینک های خنک کننده، لوله های حرارتی یا فن ها را به دستگاه گرمایش بالا اضافه کنید

      اگر چندین وسیله گرمایشی روی PCB وجود دارد، می توان یک رادیاتور یا لوله حرارتی را به المنت گرمایش اضافه کرد. اگر نمی توان دما را به اندازه کافی کاهش داد، می توان از یک فن برای افزایش اثر اتلاف گرما استفاده کرد. وقتی تعداد وسایل گرمایشی زیاد است (بیش از 3)، می‌توانید از رادیاتور بزرگ‌تر استفاده کنید، رادیاتور بزرگ‌تر را با توجه به موقعیت و ارتفاع دستگاه گرمایشی روی PCB انتخاب کنید و رادیاتور مخصوص را با توجه به موقعیت‌های ارتفاع مختلف سفارشی کنید. از اجزای

2.طراحی طرح PCB با توزیع موثر گرما

قطعات با بالاترین مصرف انرژی و خروجی حرارت باید در بهترین موقعیت اتلاف گرما قرار گیرند. تا زمانی که رادیاتور در نزدیکی آن نباشد، قطعات با دمای بالا را در گوشه ها و لبه های برد PCB قرار ندهید. وقتی نوبت به مقاومت های برق می رسد، لطفاً قطعات بزرگتر را تا حد امکان انتخاب کنید و هنگام تنظیم طرح PCB فضای اتلاف حرارت کافی را بگذارید.

اتلاف حرارت تجهیزات تا حد زیادی به جریان هوا در تجهیزات PCB بستگی دارد. بنابراین گردش هوا در تجهیزات باید در طراحی مطالعه شود و موقعیت قطعه یا برد مدار چاپی به درستی چیده شود.

3. اضافه کردن PAD حرارتی و سوراخ PCB می تواند به بهبود عملکرد اتلاف گرما کمک کند

     پد حرارتی و سوراخ PCB به بهبود رسانش گرما و ارتقای هدایت گرما به یک منطقه بزرگتر کمک می کند. هرچه پد حرارتی و سوراخ عبوری به منبع گرما نزدیک‌تر باشد، عملکرد بهتری دارد. سوراخ عبوری می تواند گرما را به لایه زمین در طرف دیگر برد منتقل کند که به توزیع یکنواخت گرما روی PCB کمک می کند.

در یک کلام، لطفاً سعی کنید از تمرکز بیش از حد منبع گرمای طراحی روی PCB اجتناب کنید، مصرف انرژی حرارتی را به طور مساوی روی PCB تا حد امکان توزیع کنید و برای حفظ یکنواختی دمای سطح PCB تلاش کنید. در فرآیند طراحی، معمولاً دستیابی به توزیع یکنواخت دقیق دشوار است، اما باید از مناطقی با چگالی توان بیش از حد اجتناب شود.
