بررسی اجمالی خنک کننده مایع محفظه بخار

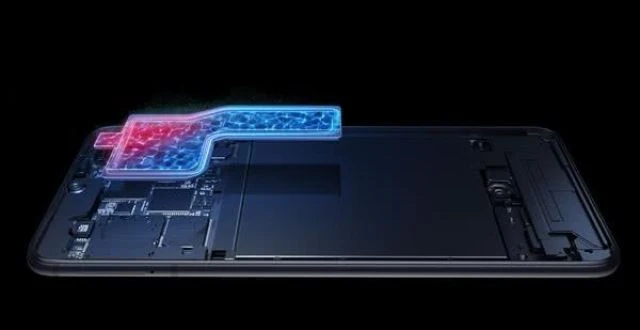

با ظهور عملکرد پردازنده تلفن همراه و دوران 5g، داده های بیشتری نیاز به پردازش دارد. عملکرد دستگاه های تلفن همراه مانند تلفن همراه در حال بالاتر رفتن و بالاتر رفتن است که چالش های بیشتری را نیز برای عملکرد حرارتی به همراه دارد. بیشتر ماشین های پرچمدار جدید و تلفن های همراه ۵گرمی از خنک کننده مایع VC استفاده می کنند. بسیاری از افراد ممکن است با خنک کننده مایع VC آشنا نشن. چه تفاوتی بین خنک کننده مایع VC و خنک کننده لوله مسی است. با استفاده از این سوالات، سری کوچک زیر خنک کننده مایع VC را برای شما معرفی خواهد کرد.

VC(محفظه بخار) صفحه خنک کننده مایع به معنی تکنولوژی صفحه خیس کردن محفظه خلاء است که با نام صفحه برابر کننده دما و صفحه خیس کردن نیز شناخته می شود، راهی برای انتقال حرارت با کارایی بالا است.

اصل کار:

1. هنگامی که پایه VC گرم، و منبع حرارت گرم مس مش میکرو تبخیر کننده - جذب حرارت

2. خنک کننده (آب تصفیه شده) در محیط خلاء فوق العاده کم فشار گرم و تبخیر به سرعت به هوای گرم - آندوترمیک

3. محفظه بخار اتخاذ طراحی خلاء، و جریان هوای گرم با سرعت بیشتری در محیط مس مش میکرو - هدایت گرما

4. هوای گرم گرم است، از بین می رود حرارت زمانی که آن را ملاقات منبع سرد در قسمت بالایی صفحه تابش، و دوباره متراکم به مایع - از بین رفتن حرارت

5. خنک کننده متراکم جریان به منبع تبخیر در پایین صفحه خیس از طریق مس میکرو ساختار لوله مویرگی - رفلاکس. خنک کننده برگشته از طریق تبخیر کننده گرم می شود و سپس دوباره گاز می گیرد، و گرما را جذب می کند > گرما را هدایت می کند > گرما را از طریق لوله میکرو مش مسی که بارها عمل می کند، از بین می رود.

همان خنک کننده هیت پایپ مسی: دیواره داخلی VC لایه ای از ساختار لوله کشی است که پر از مایع و خلاء است. هنگامی که گرما آزاد می شود، مایع داخلی گازدار می شود و به لایه متراکم منتقل می شود، جایی که سرد می شود و در آب متراکم می شود. از این فرایند، لوله حرارتی و VC به نظر می رسد همان چیزی است.

تفاوت با هیت پایپ مسی:

متفاوت از لوله حرارتی، محصولات VC با جارو کردن ابتدا و سپس تزریق آب خالص ساخته می شوند، به طوری که می توان تمام ریز ساختارها را پر کرد. محیط پرکننده از اتانول، الکل، استون و غیره استفاده نمی کند، بلکه از آب خالص گاز زدایی شده استفاده می کند که می تواند کارایی و دوام محفظه بخار را بهبود بخشد.

تکنولوژی خنک کننده لوله گرما نسبتاً بالغ و قیمت نسبتاً پایین است. VC گرما را سریع تر از بین می رود، اما هزینه بیشتر است. عموماً در محصولات الکترونیکی با حجم کمتر و از بین رفت گرمای سریع تر استفاده می شود.

 حجم کوچک می تواند کنترل ماژول heatsink را به عنوان نازک به عنوان ورود به سطح مصرف برق پایین; هدایت گرما سریع است که احتمال منجر شدن به تجمع گرما کمتر است. شکل محدود نیست، و می تواند مربع، گرد و غیره باشد که برای محیط های مختلف از بین دادن گرما مناسب است. دمای شروع پایین؛ سرعت انتقال حرارت سریع؛ عملکرد برابری دمای خوب؛ قدرت خروجی بالا؛ هزینه تولید پایین؛ عمر طولانی خدمت؛ سبک وزن .
